Függőleges kombinált elválasztó, nagy hatékonyságú koaleszelő szűrőelemmel

Széles körben használják az ammónia- és karbamidüzemekben, a szárítószer -ágyvédelemben, a kémiai növényekben, az olajszegély eltávolításában, a kulcsfontosságú gázkezelésben, a gázszabályozásban, a molekuláris szita védelmében, a gázátvitel/mérés, az erőművek.

-A kétszintű konfiguráció

-Flexibilis elsődleges elválasztó kialakítás

-A változó koalescer médiahatékonyság

-Geguaranteed Performance

-Komponál a GB150 szabványtal

Jellemzők:

Az abszolút elválasztó egylépcsős vagy többlépcsős berendezés.

A teljes átmérőjű csomagoló használatával a Coalescer elem a legrövidebb időn belül és erőfeszítésben cserélhető. A hidrociklon vagy a penge-demister teljesen karbantartásmentes, öntisztító, és nem tartalmaz cserét vagy mozgó alkatrészeket, amelyek leállítást eredményeznek.

Hatály

Ammónia és karbamid növény
Kiszárító ágyvédelem
Vegyi üzem
Olajszálak eltávolítása
Kulcsfontosságú gázkezelés
Gázszabályozás
Molekuláris szitakvédelem
Gázátvitel / mérés
Erőmű

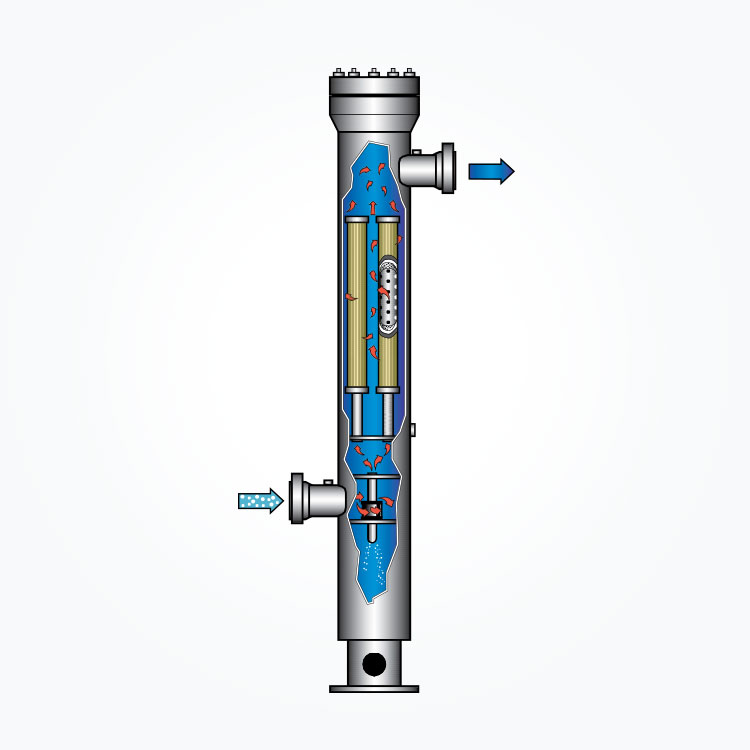

Működési elv

Cikloncső

Amikor a ködt és a szilárd anyagot tartalmazó gáz a tartály elsődleges elválasztási részébe kerül, a beillesztett folyadékot és az eladott részecskéket centrifugális erőnek vetik alá.

(A) A piszkos gáz két helyről tangenciálisan lép be a cikloncsőbe.
B) A csőhéj a gázt ciklonikus áramlási módba kényszeríti.
(C) A szilárd és folyékony részecskéket lefelé ürítik a cikloncső fala mentén, és az alján összegyűlnek.
(D) A tiszta gáz lefelé, majd felfelé halad a középső gyűrűön, és kilép a tetején

Levélelemek

Azokban az alkalmazásokban, ahol a szilárd részecskék nem tényező, a Blade Mist elválasztót használják elsődleges elválasztóként.

(A) A penge egységbe belépő szennyezett gáz közvetlenül a szomszédos függőleges csatornákba lép, és minden csatorna gyorsan és sokszor változik az irányba.
(B) A gyors irányváltás által generált inerciális erő miatt a cseppek erőt gyakorolnak a penge falára.
C) Gravitáció, felületi feszültség és lendület hajtása a folyadék egyesítéséhez a penge zsákba.
(D) A tiszta gázt a farkból ürítik
E) Levélzsák.

Egyesítse az elemeket

A végső elválasztási rész több nagy hatékonyságú összetételű elemből áll.

Gáz és köd lépjen be az elem külső oldalába belülről, ahol a cseppek elterjednek, és szorosan elhelyezett felületeket ütnek. A folyadék ezután az elembe áramlik, és belép a folyadékgyűjtő kamrába.

Teljesítménykötvény

Az NX abszolút elválasztó 99,999% -os elválasztási hatékonyságot érhet el 0,3 - 0,6 î¼ m cseppek.

Az NX abszolút elválasztó megtervezhető az 1ppb alatti folyékony átvitel korlátozására.
