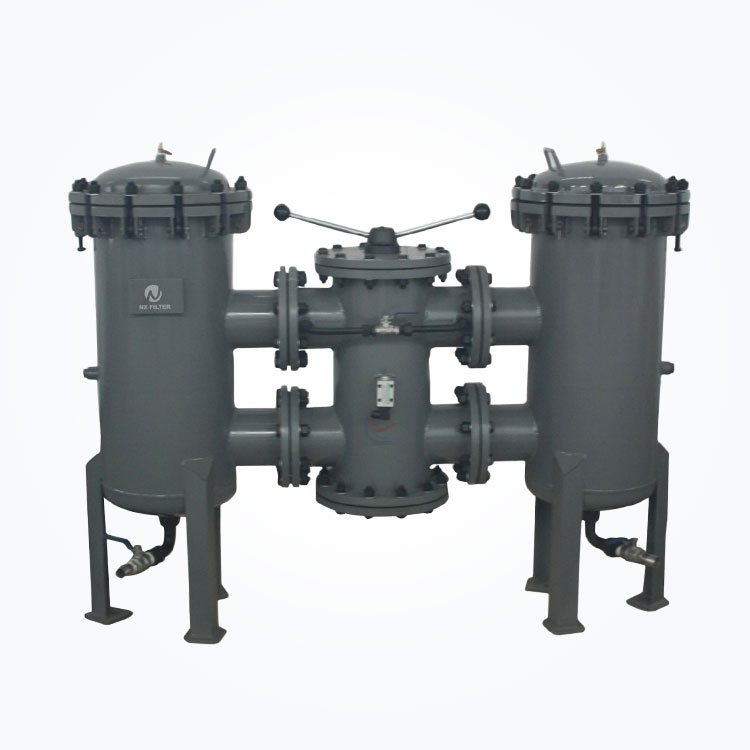

LYPL, LYPD sorozat nagy áramlású, alacsony nyomású csővezeték -szűrő
A hidraulikus rendszer alacsony nyomású csővezetékébe vagy olajhivatkozási csővezetékébe van felszerelve, hogy kiszűrje a szilárd részecskéket és a kolloid anyagokat a működő táptalajban, és hatékonyan szabályozza a működő közeg szennyeződési fokát.
Teljesítmény és felhasználás:
A hidraulikus rendszer alacsony nyomású csővezetékébe vagy olajhivatkozási csővezetékébe van felszerelve, hogy kiszűrje a szilárd részecskéket és a kolloid anyagokat a működő táptalajban, és hatékonyan szabályozza a működő közeg szennyeződési fokát.

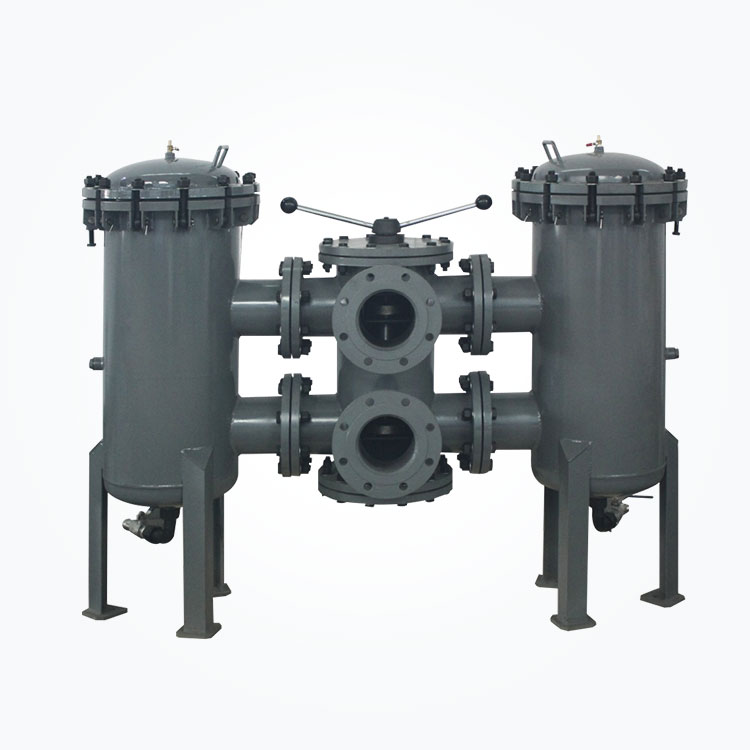

Az LYPD sorozatú szűrők gyorsan átválthatók az áramlási dugattyú forgószelepén keresztül a megszakítás nélküli munka elérése érdekében.
A szűrőelem anyagok közé tartozik a rost, a kapok kvalitatív szűrőpapír, a rozsdamentes acél szövött háló és a szinterelt filc.
A szűrőház szén acél, vagy a rozsdamentes acél felhasználható.
Technikai paraméterek:
Működő közeg | Ásványolaj, emulzió, vízglikol, foszfát -észter hidraulikus folyadék (Kapok kvalitatív szűrőpapír csak ásványolajhoz alkalmas) |
Működésnyomás (maximális) | 1.6mPa |
Adó differenciálnyomás: | 0,3mpa |
Megkerülési szelep nyitás differenciálnyomás | 0,35mPa |
Modellválasztás
Szerkezeti méret paraméter táblázat
Modell | L/perc áramlás | Átmérőjű mm | B1 | D1 | D2 | D3 | D4 | D5 | H1 | H2 | H3 | H4 |
LYPD1300 ---- | 1300 | 100 | 900 | 204 | 245 | 18 | 20 | 1/4 " | 1120 | 440 | 260 | 220 |
LYPD2600 ---- | 2600 | 125 | 1040 | 335 | 377 | 18 | 25 | 1/4 " | 1250 | 500 | 290 | 227 |
150 | 1190 | 335 | 377 | 18 | 25 | 1/4 \ " | 1300 | 525 | 330 | 260 | ||
LYPD3900 ---- | 3900 | 150 | 1190 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 525 | 330 | 260 |
200 | 1220 | 335 | 377 | 18 | 25 | 1/4 " | 1300 | 545 | 380 | 300 | ||
LYPD5200 ---- | 5200 | 200 | 1300 | 420 | 457 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
LYPD6500 ---- | 6500 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
LYPD7800 ---- | 7800 | 200 | 1350 | 471 | 508 | 18 | 25 | 1/4 \ " | 1350 | 550 | 380 | 300 |
250 | 1430 | 471 | 508 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 | ||
LYPD5200 ---- | 9100 | 250 | 1480 | 524 | 560 | 18 | 25 | 1/4 " | 1500 | 600 | 450 | 325 |
Átmérő | D1 | d2 | D3 | d4 | n |
DN100 | Â 100 | Â 220 | Â 180 | Â 18 | 8 |
DN125 | Â 125 | Â 250 | Â 210 | Â 18 | 8 |
DN150 | Â 150 | Â 285 | Â 240 | Â 22 | 8 |
DN200 | Â 200 | Â 340 | Â 295 | Â 22 | 12 |
DN250 | Â 250 | Â 405 | Â 355 | Â 26 | 12 |
